ES 集群的核心：水平扩展、高可用、分布式计算。本章涵盖节点角色、集群搭建、数据路由、故障转移和生产运维。

为什么需要集群

单节点面临两个根本问题：

问题	集群解决方案

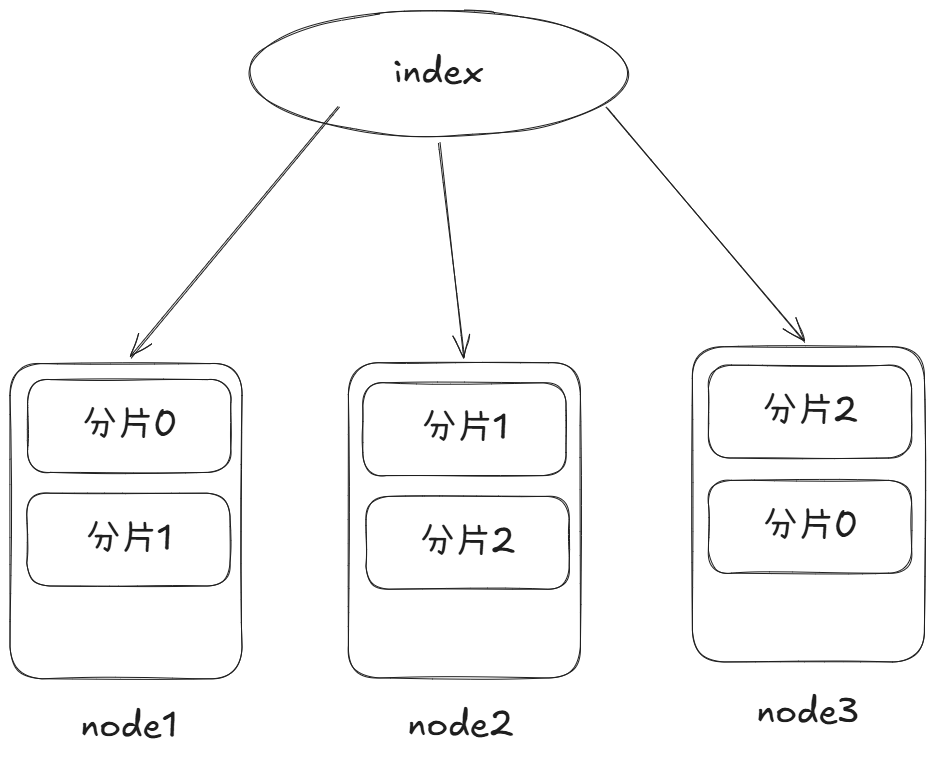

海量数据超过单节点磁盘容量	索引拆分为 N 个 Shard，分布到多节点
单点故障（节点宕机导致数据不可用）	分片数据在不同节点上副本冗余

节点角色

角色	配置参数	默认值	职责
master eligible	`node.master`	`true`	管理集群元数据（索引创建/删除）、分片分配、节点健康监控
data	`node.data`	`true`	数据存储、搜索、聚合、CRUD
ingest	`node.ingest`	`true`	写入前预处理（Ingest Pipeline）
remote_cluster_client	`cluster.remote.connect`	`true`	跨集群搜索 / 跨集群复制（CCR）
coordinating only	以上全为 `false`	—	仅路由请求、合并和精简结果
ml	`node.ml`	`true`	机器学习作业（ES 7.x+）
transform	`node.transform`	`true`	Transform 数据透视（ES 7.7+）

🚨 陷阱：ES 默认每个节点同时承担所有角色。在超越 3 节点的集群中，角色不分离会导致 GC 压力、搜索延迟抖动等问题。

角色分离最佳实践

集群规模	建议
3 节点（最小生产）	3 个 master eligible + data（混合），设置 `discovery.seed_hosts`
5-9 节点	3 个专用 master（不存数据），其余为 data 或 data+ingest

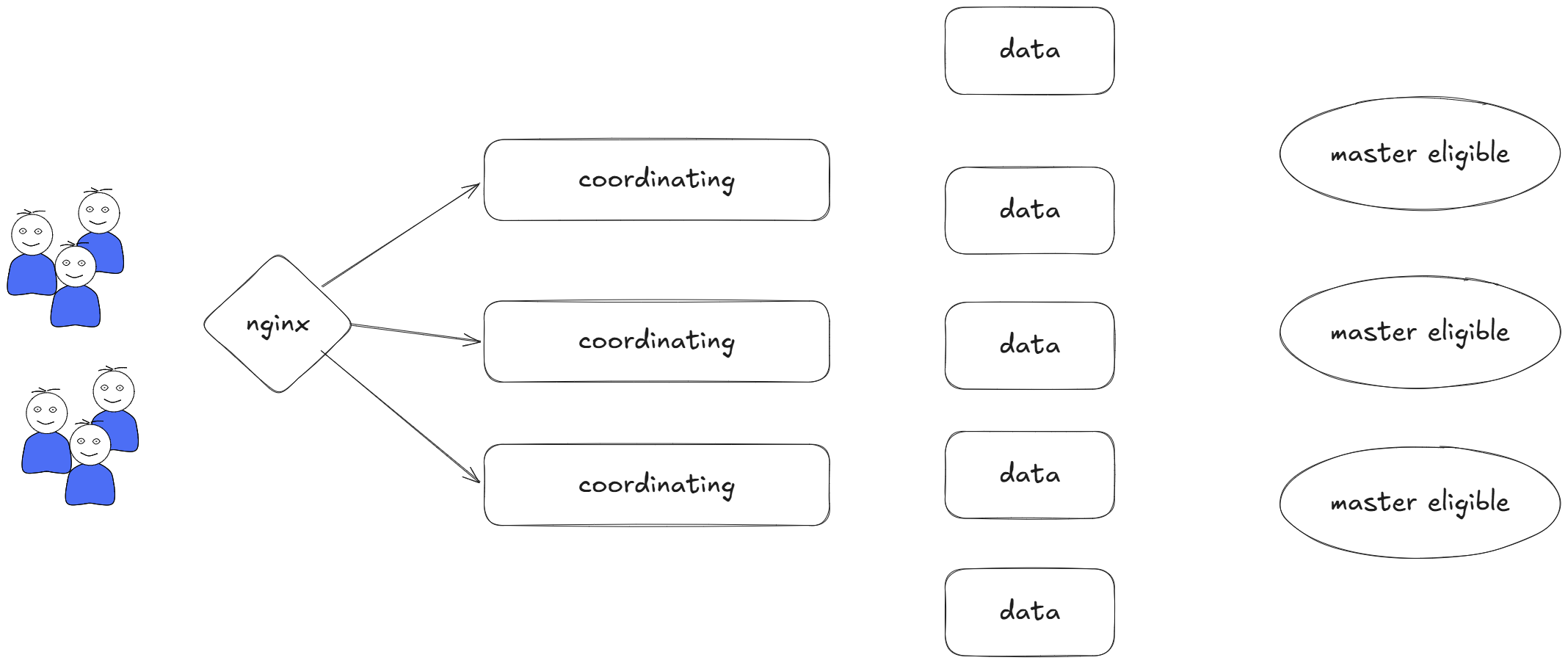

10+ 节点（大型集群）	独立 master（3 个）、data、ingest、coordinating 层
50+ 节点	加上专用 ml 节点、cold/frozen 数据层

专用节点配置示例

# 专用 master 节点
node.master: true
node.data: false
node.ingest: false

# 专用 data 节点
node.master: false
node.data: true
node.ingest: false

# 专用 coordinating 节点
node.master: false
node.data: false
node.ingest: false

集群搭建

Docker 集群示例

# docker-compose-cluster.yml
version: '3.8'
services:
  es01:
    image: docker.elastic.co/elasticsearch/elasticsearch:9.3.4
    container_name: es01
    environment:
      - node.name=es01
      - cluster.name=my-cluster
      - network.host=0.0.0.0
      - discovery.seed_hosts=es02,es03
      - cluster.initial_master_nodes=es01,es02,es03
      - xpack.security.enabled=false
      - "ES_JAVA_OPTS=-Xms512m -Xmx512m"
    ports:
      - "9200:9200"
    networks:
      - es-net

  es02:
    image: docker.elastic.co/elasticsearch/elasticsearch:9.3.4
    container_name: es02
    environment:
      - node.name=es02
      - cluster.name=my-cluster
      - network.host=0.0.0.0
      - discovery.seed_hosts=es01,es03
      - cluster.initial_master_nodes=es01,es02,es03
      - xpack.security.enabled=false
      - "ES_JAVA_OPTS=-Xms512m -Xmx512m"
    networks:
      - es-net

  es03:
    image: docker.elastic.co/elasticsearch/elasticsearch:9.3.4
    container_name: es03
    environment:
      - node.name=es03
      - cluster.name=my-cluster
      - network.host=0.0.0.0
      - discovery.seed_hosts=es01,es02
      - cluster.initial_master_nodes=es01,es02,es03
      - xpack.security.enabled=false
      - "ES_JAVA_OPTS=-Xms512m -Xmx512m"
    networks:
      - es-net

networks:
  es-net:

关键配置

配置项	说明	示例
`cluster.name`	集群名称，同名自动组网	`my-cluster`
`node.name`	节点名（集群内唯一）	`es01`
`discovery.seed_hosts`	种子节点列表（ES 7.0+）	`["es01", "es02", "es03"]`
`cluster.initial_master_nodes`	首次启动时的 master 候选节点	`["es01"]`
`network.host`	绑定地址	`0.0.0.0`
`http.port` / `transport.port`	HTTP / 内部通信端口	`9200` / `9300`

🔬 深入原理：cluster.initial_master_nodes 仅在集群首次启动时需要（引导投票）。集群稳定运行后，新加入的节点通过 discovery.seed_hosts 自动发现并加入，不再需要此参数。

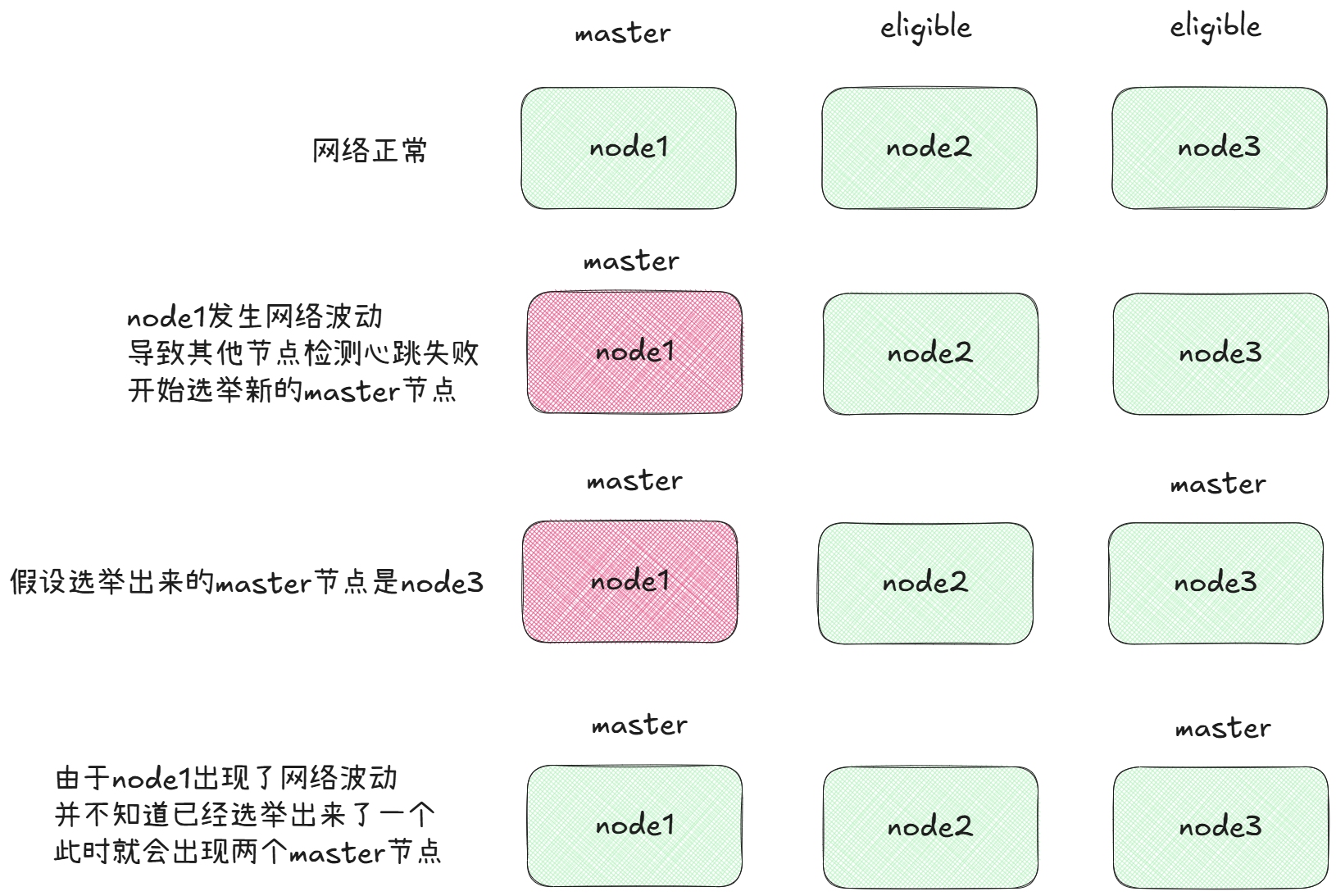

脑裂（Split-Brain）

当 master 节点与部分节点网络隔离时，剩余节点可能选举出新 master，导致两个 master 同时存在。

解决原理：法定人数

选票数需超过 N / 2 + 1（N 为 eligible 节点数）：

eligible 节点数	法定人数	可容忍故障
3	2	1 节点宕机
5	3	2 节点宕机
2	2	0（2 节点集群不稳定！）

💡 最佳实践：master eligible 节点数取奇数（3 或 5）。偶数（如 2）会导致任何一个节点宕机集群就不可用。

💡 最佳实践：ES 7.0+ 使用新的基于 Raft 的协调层，已内置法定人数机制，一般不会发生脑裂。但 master 节点数选奇数仍然是铁律。

分布式存储

路由算法

文档写入时，Coordinating Node 决定发往哪个分片：

shard_num = hash(_routing) % num_primary_shards

参数	说明
`_routing`	路由键（默认 `_id`）
`num_primary_shards`	主分片数（创建后不可变）

🚨 陷阱：路由算法与主分片数绑定 → 分片数量创建后不可修改。规划不足时只能 Reindex。

自定义路由

# 写入时指定路由
POST /orders/_doc/1?routing=customer_123
{ "customer_id": "customer_123", "amount": 500 }

# 查询时必须提供相同路由值
GET /orders/_search?routing=customer_123
{ "query": { "match_all": {} } }

💡 最佳实践：按用户 ID 路由 → 同一用户的所有文档在同一分片 → 查询同一用户时只需查询一个分片，性能成倍提升。

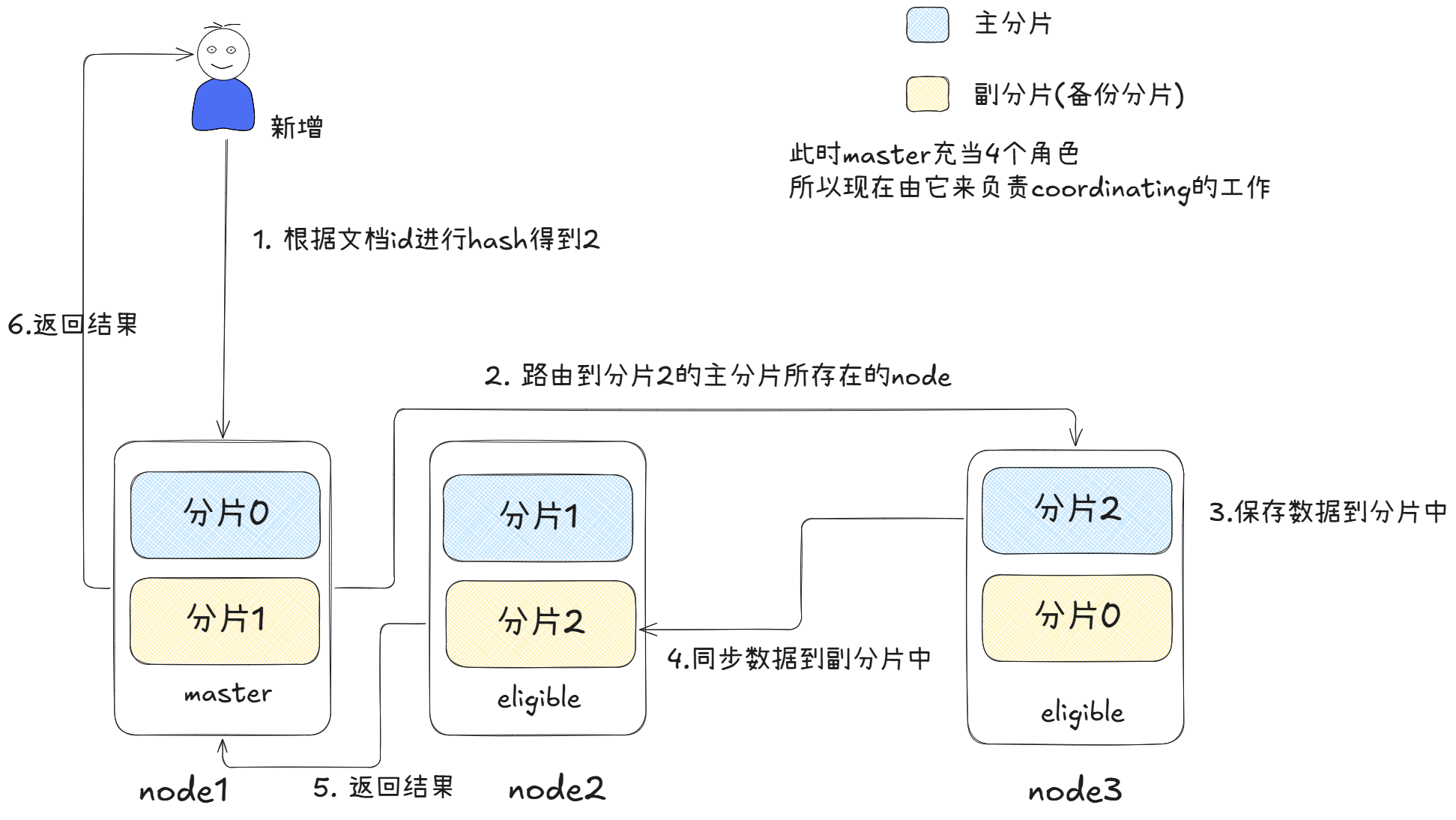

文档定位

数据写入流程:
1. Coordinating Node 接收请求
2. 计算路由目标分片
3. 转发到主分片所在节点
4. 主分片写入 → 同步到副本分片
5. 所有副本确认后返回成功

💡 最佳实践：请求中加入 "explain": true 可以看到数据来自哪个分片，便于调试路由问题。

分布式查询

查询流程:
┌───────────────────────────────────────┐
│  Scatter Phase（分散阶段）             │
│  Coordinating Node 把请求广播到        │
│  每个相关分片（主分片或副本均可读）     │
├───────────────────────────────────────┤
│  Gather Phase（聚集阶段）              │
│  协调节点汇总各 Data Node 结果         │
│  排序 / 分页 / 去重 → 返回给客户端      │
└───────────────────────────────────────┘

🔬 深入原理：深度分页的代价就在 Gather 阶段——每个分片返回 from + size 条，协调节点对所有结果排序并丢弃前 N 条。分片越多、分页越深、开销越大。

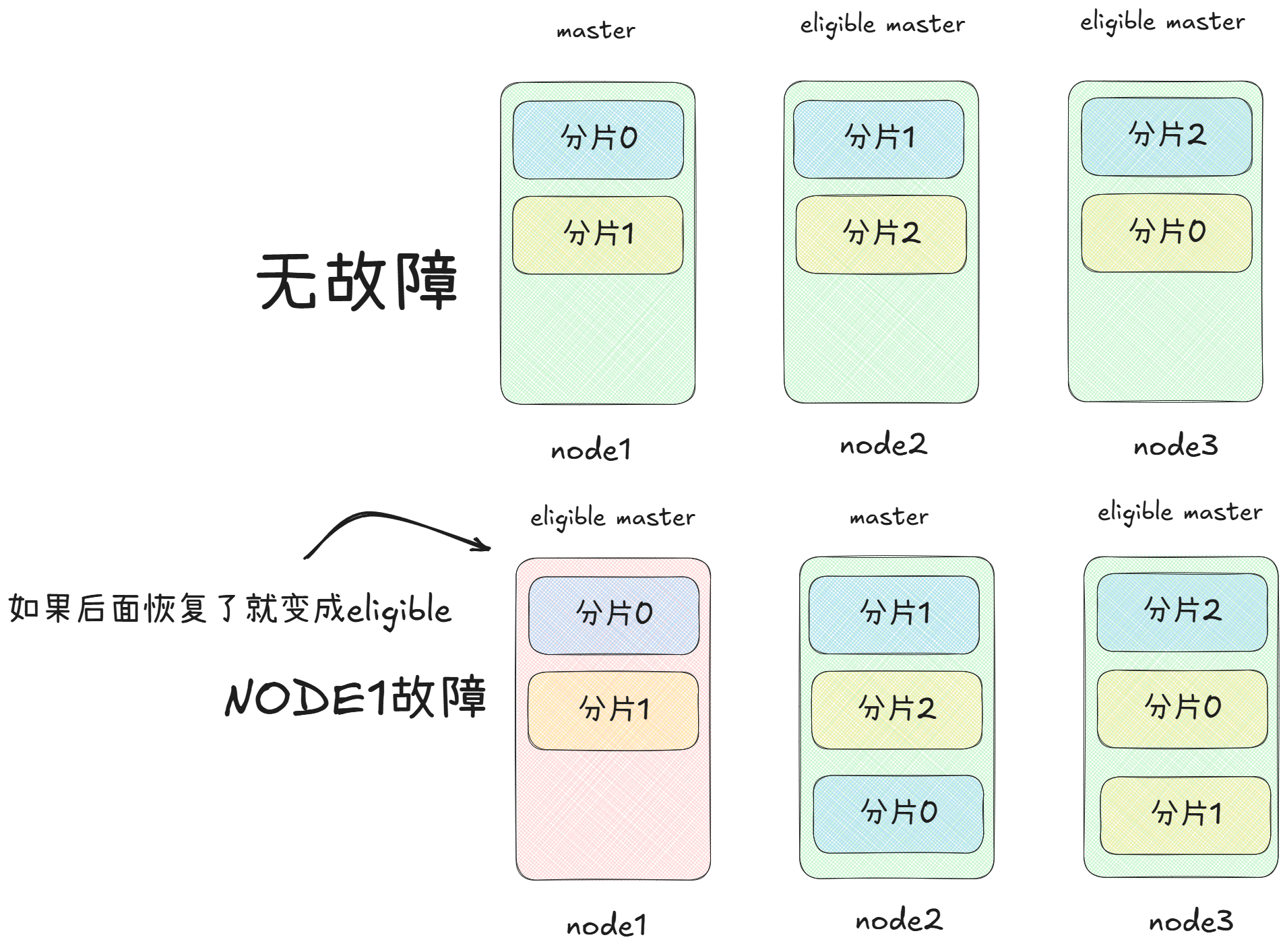

故障转移

流程

步骤	说明
1. 监控	Master 节点持续监控所有节点心跳
2. 检测	节点超时无响应 → 标记为宕机
3. 选举	如有必要，eligible 节点选举新 master
4. 迁移	将宕机节点的分片重新分配到健康节点
5. 恢复	新主分片从剩余副本同步数据

分片分配感知（Shard Allocation Awareness）

在生产环境中，确保主分片和副本分布在不同物理机架/可用区：

# elasticsearch.yml
cluster.routing.allocation.awareness.attributes: rack_id
node.attr.rack_id: rack1  # 每台机器设置自己的 rack_id

💡 最佳实践：

Rack Awareness：主分片和副本永远不会分配到 rack_id 相同的节点

Forced Awareness：cluster.routing.allocation.awareness.force.rack_id.values: rack1, rack2 强制分片只在指定机架之间分配

云环境用可用区（zone_id）代替物理机架

延迟感知（Shard Allocation Filtering）

# 将索引迁出特定节点（如准备下线维护）
PUT /_cluster/settings
{
    "transient": {
        "cluster.routing.allocation.exclude._name": "es-old-node"
    }
}

快照与恢复（Snapshot & Restore）

注册快照仓库

# 以文件系统为例
PUT /_snapshot/my_backup
{
    "type": "fs",
    "settings": {
        "location": "/mount/backups/my_backup",
        "compress": true
    }
}

仓库类型	说明
`fs`	共享文件系统（NFS）
`s3`	Amazon S3
`gcs`	Google Cloud Storage
`azure`	Azure Blob Storage
`hdfs`	Hadoop HDFS

创建快照

# 全集群快照
PUT /_snapshot/my_backup/snapshot_1?wait_for_completion=true
{
    "indices": "user,order*",
    "ignore_unavailable": true,
    "include_global_state": true
}

# 查看快照状态
GET /_snapshot/my_backup/snapshot_1/_status

# 查看所有快照
GET /_snapshot/my_backup/_all

恢复快照

# 恢复全部
POST /_snapshot/my_backup/snapshot_1/_restore

# 选择性恢复
POST /_snapshot/my_backup/snapshot_1/_restore
{
    "indices": "user",
    "rename_pattern": "user",
    "rename_replacement": "user_restored",
    "include_global_state": false
}

💡 最佳实践：

快照是增量式的——只有变化的部分会传输

每天一次 Snapshot + 保留最近 30 天（SLM 自动生命周期管理）

恢复时监控 GET /_recovery 查看进度

SLM（Snapshot Lifecycle Management）

PUT /_slm/policy/daily-backup
{
    "name": "<daily-{now/d}>",
    "schedule": "0 30 1 * * ?",
    "repository": "my_backup",
    "config": {
        "indices": ["*", "-.monitoring-*"],
        "ignore_unavailable": true
    },
    "retention": {
        "expire_after": "30d",
        "min_count": 5,
        "max_count": 50
    }
}

Hot-Warm-Cold 分层架构

对于时序数据（日志/Metrics），按热度分层存储：

层	用途	硬件	分片策略
Hot	近 1-3 天的数据，高写入高查询	SSD / 高性能	多分片多副本
Warm	近 1-4 周数据，偶尔查询	HDD / 中等	合理分片，1 副本
Cold	更早的数据，极少查询	HDD / 低成本	shrink 后低分片
Frozen	归档数据，几乎不查	对象存储	搜索时临时加载

# 将索引从 hot 迁移到 warm
PUT /logs-2025.07.01/_settings
{
    "index.routing.allocation.require.data_tier": "data_warm"
}

💡 最佳实践：配合 ILM（Index Lifecycle Management） 自动执行 Rollover → 迁移 → 删除，详见 08-最佳实践与陷阱。

滚动升级（Rolling Upgrade）

升级集群而不停机（ES 7.x+ 兼容小版本之间的滚动升级）：

步骤	操作
1	暂停分片分配：`PUT /_cluster/settings { "transient": { "cluster.routing.allocation.enable": "primaries" } }`
2	停止一个节点 → 升级 ES 版本 → 启动节点 → 等待加入集群
3	等待 `GET /_cluster/health` 状态变绿
4	重新启用分片分配
5	对每个节点重复步骤 1-4

🚨 陷阱：大版本升级（如 7.x → 8.x）不支持滚动升级，需要完全重启集群或使用 Reindex + 切换方案。

跨集群复制（CCR）

ES 6.7+ 的商用功能（Basic License 可用），实现异地容灾。

┌─────────────────┐
│ Leader Cluster  │  → 同步复制 →  ┌─────────────────┐
│   (Primary DC)  │                │ Follower Cluster │
│                 │                │   (DR Site)      │
└─────────────────┘                └─────────────────┘

# 在 Follower 集群执行
PUT /logs/_ccr/follow
{
    "remote_cluster": "leader_cluster",
    "leader_index": "logs"
}

集群健康诊断

# 集群状态：green / yellow / red
GET /_cluster/health?level=indices

# 分片分配解释（排查 unassigned shards）
GET /_cluster/allocation/explain

# 节点统计
GET /_nodes/stats

# 待处理的任务
GET /_cluster/pending_tasks

# 热点线程
GET /_nodes/hot_threads

状态	含义	处理
green	所有主分片和副本都已分配	✅ 正常
yellow	所有主分片已分配，但有副本未分配	⚠️ 可读可写，但存在单点风险
red	有主分片未分配	🚨 部分数据不可用

常见陷阱

陷阱	说明
🚨 分片数创建后不可改	路由算法绑定 `num_primary_shards`
🚨 默认节点角色混杂	生产环境应分离 master / data / coordinating
🚨 master eligible 偶数	2 节点集群宕机一台就不可用
🚨 副本与主分片同节点	虽然 ES 自动避免，但单节点集群下副本始终 `unassigned`
🚨 集群 yellow 状态忽略	副本未分配意味着数据无冗余，此时再宕机会真正丢数据
🚨 滚动升级跳过中间大版本	7.x → 9.x 不支持直接滚动升级
🚨 忘记配置 Rack Awareness	所有副本可能在同一物理机架/可用区
🚨 快照未定期执行	集群故障时无恢复手段
